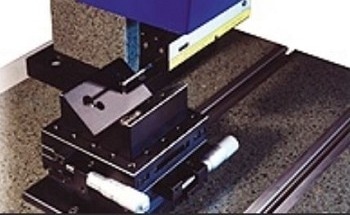

泰勒霍普森Form Talysurf PGI 840

FormTalysurf PG1840型粗糙度輪廓儀:
FomTalysuriPG1840型粗糙度輪廓儀有一200mm水平行程的驅動箱，該驅動箱可沿立柱在450mm范圍內垂直移動，以適應不同高度工件的測量。驅動箱內帶有很高直線度精度的水平基準,以保證測量精度。驅動箱下帶有PGI型傳感器,該傳感器具有大的量程和*的分辨率。傳感器上帶有測針,測量時,測針在工量時,測針在工件表面接觸并水平方向移動,測針的上下擺動量通過傳感器傳入電箱和計算機,由計算機軟件進行分析,并將結果通過打印機進行打印。儀器各軸的移動可通過操縱桿或計算
機控制。精密加工機器，比如單點金剛石車床,使得對公差要求很小的非球面鏡頭的加工成為可能,波前相差也降低到微不足道的數值。為了獲得這種高水平的精度,必須有相應水準的計量。Form Talysurf PGI 840具有所需要的各種功能,該測量系統的測量結果可直接輸入到機床中,進而形成"反饋循環”?？蓱?yīng)用戶所需而設計特殊測針使得PGI 840的應用范圍更為廣大。

功能描述:
FormTalysurf PGI840型粗糙度輪廓儀是一臺英國泰勒霍普森公司生產的專門用于各種光學零部件表面的形狀誤差測量
和粗糙度分析，包括:平面、球面、非球面以及衍射光學表面輪廓測量。其主要功能如下:
1、形狀誤差測量，包括非球面形狀誤差測量、直線形狀誤差(直線度)和圓弧。
2、輪廓測量，包括半徑和角度分析;
3、表面粗糙度測量。該系統具有與大多數光學加工設備接口能力的優化處理可以將測量數據應用于加工設備

旨在滿足研究和生產需求：
精密加工機器，比如單點金剛石車床,使得對公差要求很小的非球面鏡頭的加工成為可能，波前相差也降低到微不足道的數值。為了獲得這種高水平的精度，必須有相應水準的計量。Form Talysurf PGI 840具有所需要的各種功能,該測量系統的測量結果可直接輸入到機床中，進而形成"反饋循環"?？蓱?yīng)用戶所需而設計特殊測針使得PGI 840的應用范圍更為廣大。
